LT1761ES5-SD

稳压器 - 线性5-Lead Plastic TSOT-23

IC REG LDO ADJ 1.22V 100MA 5-TSOT

LT1761ES5-SD是一款100mA低噪声LDO稳压器，输入电压1.8V至20V，静态电流20μA，具备关断功能，采用5引脚TSOT-23封装，工作温度-40°C至125°C。规格书核对

输出电压1.22 ~ 20 V

输出电流100 mA

输入电压范围1.8 ~ 20 V

压差300 mV

全部替代型号

输出电压1.22 ~ 20 V

输出电流100 mA最大

输入电压范围1.8 ~ 20 V

压差300 mV最大

静态电流20 µA典型

20 项

参数	值和测试条件	出处
输出电压	1.22V to 20V (Adjustable)
输出电流	100mA
输入电压范围	1.8V to 20V
压差	300mV at 100mA
静态电流	20μA

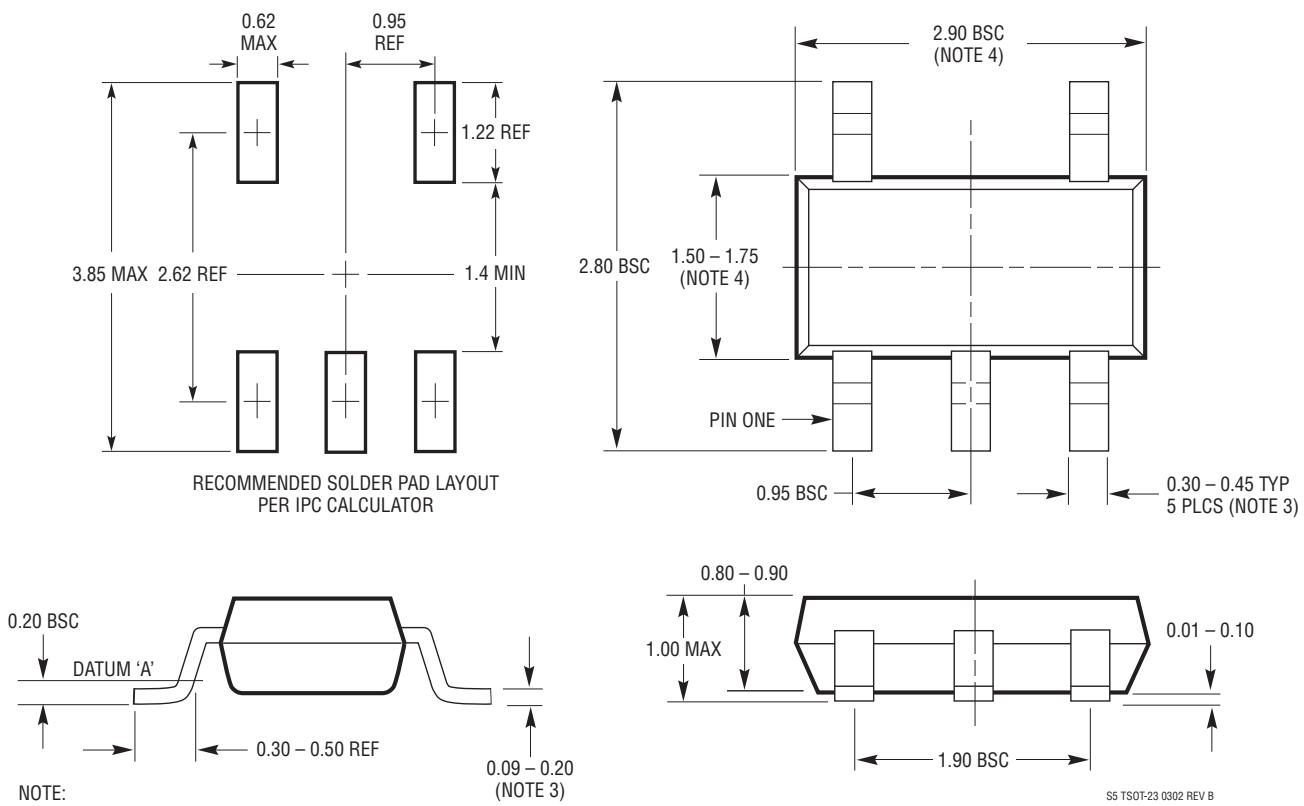

封装	5-Lead Plastic TSOT-23
工作温度	-40°C to 125°C
等级	E (Commercial)
RoHS	Lead Free Finish (#PBF)
关断电流	Max 0.1μA (VIN=6V, VSHDN=0V)
输出噪声	20μV RMS (10Hz to 100kHz, COUT=10μF, CBYP=0.01μF, ILOAD=100mA)
纹波抑制比	Typ 55dB, Max 65dB (VIN-VOUT=1.5V, VRIPPLE=0.5VP-P, f=120Hz, ILOAD=50mA)
限流	Typ 110mA, Max 200mA (VIN=7V, VOUT=0V)
关断阈值	Off to On: Typ 0.25V, Max 2V; On to Off: Typ 0.8V, Max 2V
SHDN引脚电流	VSHDN=0V: Typ 0μA, Max 0.5μA; VSHDN=20V: Typ 1μA, Max 3μA
输入反向漏电流	Max 1mA (VIN=-20V, VOUT=0V)
绝对最大额定值-输入引脚电压	±20V
绝对最大额定值-输出引脚电压	±20V
存储温度范围	-65°C to 150°C
保护功能	Reverse-Battery Protected, No Reverse Current, Overcurrent and Overtemperature Protected

全部参数（7 项）展开收起

电源
Dropout Voltage	300mV at 100mA
Input Voltage Range	1.8V to 20V
Output Current	100mA
Quiescent Current	20μA
交流 / 直流特性
Output Voltage Noise	20μV RMS (10Hz to 100kHz)
环境与封装
Operating Junction Temperature Range	-40°C to 125°C
Package	5-Lead Plastic TSOT-23

脚位	名称	功能	出处
valueEn		输出 (OUT)
