IC REG CTRLR MULT TOPOLOGY 8SOIC
UC3845AD8 是一款电流模式 PWM 控制器，适用于离线和 DC-DC 转换器，最大开关频率 500kHz，采用 SOIC-8 封装，工作温度 0°C 至 70°C。规格书核对
拓扑反激
输出路数1
输入电压范围11 ~ 30 V
开关频率500 kHz
全部替代型号
查看完整报告技术参数
拓扑反激
输出路数1
输入电压范围11 ~ 30 V
开关频率500 kHz
规格书核对参数
20 项| 参数 | 值和测试条件 | 出处 |
|---|---|---|
| 拓扑 | Current-Mode PWM | |
| 输出路数 | 1 | |
| 输入电压范围 | VCC pin: Min - V, Max 30 V (Absolute Maximum); Recommended VCC: Nom 11 V | |
| 开关频率 | Max 500 kHz | |
| 封装 | D (SOIC, 8) | |
| 工作温度 | 0°C to 70°C |
全部参数（22 项）
| 电源 | |
|---|---|
| Voltage - Supply (Vcc/Vdd) | 7.6V ~ 30V |
| 交流 / 直流特性 | |
| Frequency - Switching | Up to 500kHz |
| 环境与封装 | |
| Mounting Type | Surface Mount |
| Operating Temperature | 0°C~70°C(TA) |
| Package | Tube |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 8-SOIC |
| 其他 | |
| Base Product Number | UC3845 |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 48% |
| Function | Step-Up, Step-Down, Step-Up/Step-Down |
| Mfr | Texas Instruments |
| Number of Outputs | 1 |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Product Status | Active |
| Serial Interfaces | - |
| Series | - |
| Synchronous Rectifier | No |
| Topology | Boost, Buck, Flyback, Forward |

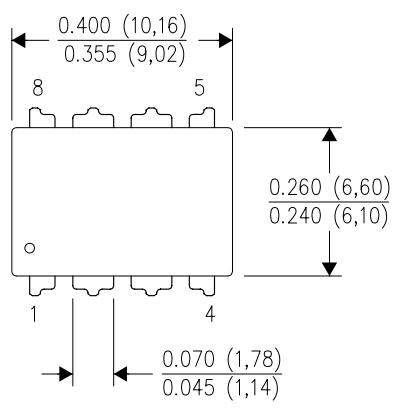

引脚与封装

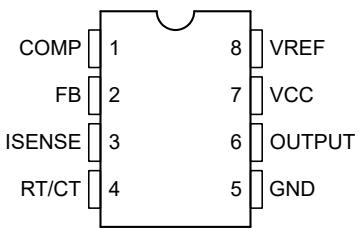

Figure 4-1. CDIP, PDIP, and SO…
| 脚位 | 名称 | 功能 | 出处 |
|---|---|---|---|
| 1 | COMP：误差放大器输出，PWM比较器输入 | ||
| 2 | FB：误差放大器输入，电压反馈环路控制 | ||
| 3 | ISENSE：峰值电流限制输入，PWM比较器输入 | ||
| 4 | RT/CT：内部振荡器输入，外部定时电阻和电容编程 | ||
| 5 | GND：控制器信号地 | ||
| 6 | OUTPUT：1A图腾柱栅极驱动器输出 | ||
| 7 | VCC：栅极驱动器偏置输入 | ||
| 8 | VREF：参考电压输出 |
