AU5232

仪表放大器、运算放大器、缓冲放大器8-Pin Plastic Dual In-Line Package

DUAL OP AMP R-TO-R 2.5MHZ 8DIP

AU5232是一款双通道低电压高性能运算放大器，单电源2-5.5V，轨对轨输入输出，带宽2.5MHz，提供DIP和SO封装，工作温度-40至+125°C。规格书核对

查看国产替代问 AI FAE数据手册 PDF

供电电压范围2 ~ 5.5 V

增益带宽积2.5 MHz

输入失调电压600 µV

静态电流1.4 mA

全部替代型号

查看完整报告

技术参数

供电电压范围2 ~ 5.5 V

增益带宽积2.5 MHz典型

输入失调电压600 µV最大

静态电流1.4 mA典型 · Max 2.0 mA at VCC=5.5V

通道数2

规格书核对参数

26 项

参数	值和测试条件	出处
供电电压范围	Single supply: +2 to +5.5 V; Dual supply: ±1 to ±2.75 V
增益带宽积	Min 2 MHz, Typ 2.5 MHz, Max 4.0 MHz (Over full temperature range)
输入失调电压	Max ±0.2 mV (Typ ±4 mV) at 25°C; Max ±0.6 mV (Typ ±5 mV) over full temp range
静态电流	Typ 1.4 mA, Max 2.0 mA at VCC=5.5V, 25°C; Typ 1.6 mA, Max 2.4 mA over full temp range
通道数	2 (Dual)
封装	8-Pin Plastic Dual In-Line Package (DIP) or 8-Pin Plastic Small Outline (SO) package
工作温度	-40 °C to +125 °C
等级	AU (Automotive)
压摆率	Min 0.5 V/µs, Typ 0.8 V/µs (Over full temperature range)
输入参考电压噪声	Typ 33 nV/√Hz at 1 kHz, AV=1, RS=0Ω
共模抑制比	Min 80 dB, Typ 100 dB (Small signal, 25°C)
电源抑制比	Min 80 dB, Typ 100 dB (25°C)
开环电压增益	Typ 90 dB, Max 110 dB (25°C)
峰值负载电流	Min 10 mA, Typ 12 mA (Sink and source, 25°C)
输出电压摆幅	VEE+0.05 V to VCC-0.05 V (IPEAK=0.1 mA, 25°C)
共模输入电压范围	VEE-0.25 V to VCC+0.25 V (VOS≤6 mV, 25°C)
1%建立时间	Typ 1.4 µs (AV=1, 1 V step)
相位裕度	Typ 55 deg (CL=50 pF)
总谐波失真	Typ 0.1 % (10 kHz, 1Vp-p, AV=1)
绝对最大额定值-单电源电压	7 V
绝对最大额定值-双电源电压	±3.5 V
绝对最大额定值-功耗	500 mW
绝对最大额定值-结温	+150 °C
存储温度范围	-65 to +150 °C
ESD保护	Human body model: 2000 V; Robot model: 200 V
短路保护	Supply voltage allowing indefinite output short circuit to either rail: 7 V

全部参数（8 项）展开收起

电源
Supply current	1.4 mA (Typ)
交流 / 直流特性
1% settling time	1.4 µs (Typ)
Input referred voltage noise	33 nV/Hz^1/2 (Typ)
Offset voltage	±0.2 mV (Typ)
Slew rate	0.8 V/µs (Typ)
Unity gain bandwidth: -3 dB	2.5 MHz (Typ)
环境与封装

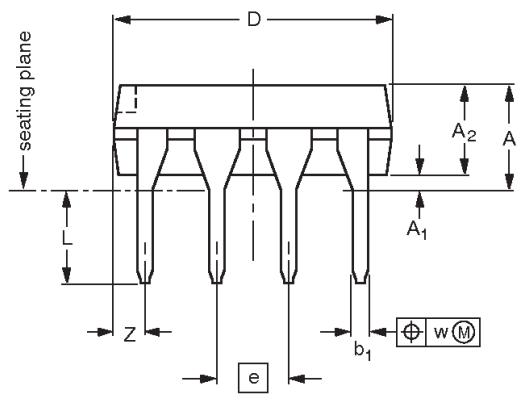

Package	8-Pin Plastic Dual In-Line Package (DIP)
Temperature Range	-40 °C to +125 °C

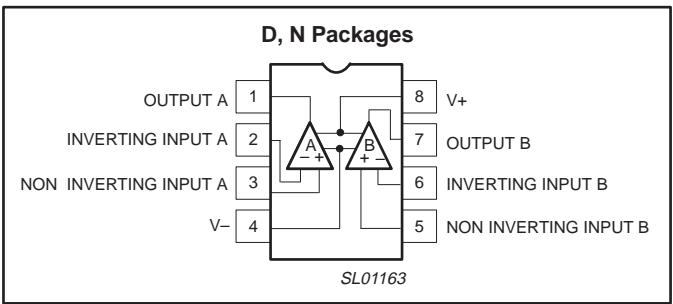

引脚与封装

脚位	名称	功能	出处
1		输出A (OUTPUT A)
2		反相输入A (INVERTING INPUT A)
3		同相输入A (NON INVERTING INPUT A)
4		负电源 (V-)
5		同相输入B (NON INVERTING INPUT B)
6		反相输入B (INVERTING INPUT B)
7		输出B (OUTPUT B)
8		正电源 (V+)
