LM1084IT-ADJ

REGULATOR LDO ADJ 5A TO-220

LM1084IT-ADJ 是一款 5A 可调输出线性稳压器，最大压差 1.5V，采用 TO-220 封装，工作温度 -40°C 至 125°C，具备电流限制和热保护功能。规格书核对

输出电流5 A

输入电压范围≥ 29 V

压差1.5 V

全部替代型号

输出电流5 A最大

输入电压范围≥ 29 V

压差1.5 V最大 · Max 1.5V (IOUT=5A，-40°C ≤ TJ ≤ 125°C)

18 项

参数	值和测试条件	出处
输出电压	Adjustable (1.25V to 29V max input-output differential)
输出电流	5A
输入电压范围	Max input to output voltage differential: 29V (LM1084-ADJ)
压差	Typ 1.3V, Max 1.5V (IOUT=5A, -40°C ≤ TJ ≤ 125°C)
封装	TO-220 (NDE), 3 Pins
工作温度	-40°C to 125°C
等级	Industrial (Inferred from 'IT' suffix and -40 to 125C range)
RoHS	Yes
参考电压	Min 1.238V, Typ 1.250V, Max 1.262V (IOUT=10mA, VIN-VOUT=3V, 1.5V ≤ VIN-VOUT ≤ 25V)
线性调整率	Typ 0.015%, Max 0.2% (IOUT=10mA, 1.5V ≤ VIN-VOUT ≤ 15V)
负载调整率	Typ 0.1%, Max 0.3% (VIN-VOUT=3V, 10mA ≤ IOUT ≤ IFULL LOAD)
结温范围 (控制部分)	Min -40°C, Max 125°C
结温范围 (输出部分)	Min -40°C, Max 150°C
最大结温	150°C
存储温度	Min -65°C, Max 150°C
ESD 额定值 (HBM)	±2000V
热阻 (结到环境)	22.7 °C/W (NDE Package)
保护功能	Current limiting and thermal protection

全部参数（9 项）展开收起

电源
Current Limit	5.5 A (Min)
Dropout Voltage	1.5 V (Max)
Maximum input to output voltage differential	29 V (Max)
Output current	5A
Reference Voltage	1.250 V (Typ)
交流 / 直流特性
Line Regulation	0.015% (Typ)
Load Regulation	0.1 % (Typ)
环境与封装
Industrial temperature range	-40°C to 125°C
Package	NDE (TO-220, 3)

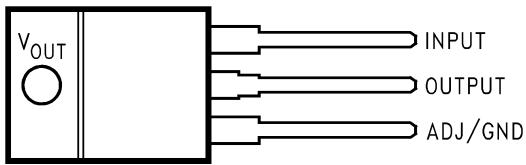

脚位	名称	功能	出处
1		ADJ/GND: 可调输出版本的调整引脚；固定输出版本的地引脚
2		OUTPUT: 稳压器输出电压引脚
3		INPUT: 稳压器输入电压引脚
