LM2901D
Texas Instruments美国

LM2901D

在产比较器SOIC

IC QUAD DIFF COMP 14-SOIC

LM2901D 是一款四通道差分比较器，采用 14 引脚 SOIC 封装。推荐工作电压 2V 至 36V，工作温度 -40°C 至 125°C。具备低输入偏置电流、低静态电流及开集电极输出，兼容 TTL、MOS 和 CMOS 逻辑。规格书核对

查看国产替代问 AI FAE数据手册 PDF
通道数4
输出类型开漏
供电电压2 ~ 36 V
静态电流800 µA

全部替代型号

查看完整报告

技术参数

通道数4
输出类型开漏
供电电压2 ~ 36 V
静态电流800 µA典型 · 1.2 mA (max) at VS=5V

规格书核对参数

18 项
参数值和测试条件出处
通道数4
输出类型Open-collector
传播延迟1 μsec (typ)
供电电压2 to 36 V
静态电流0.8 mA (typ), 1.2 mA (max) at VS=5V, no load
封装SOIC (14)
工作温度-40 to 125 °C
等级Industrial
输入失调电压±0.37 mV (typ), ±3.5 mV (max) at VS=5 to 36V, TA=25°C
输入偏置电流-3.5 nA (typ), -25 nA (max) at TA=25°C
共模输入电压范围(V-) to (V+) - 1.5 V at VS=3 to 36V
低电平输出电压110 mV (typ), 400 mV (max) at ISINK≤4mA, VID=-1V
低电平输出电流6 mA (min), 21 mA (typ) at VOL=1.5V, VID=-1V, VS=5V
绝对最大额定值：供电电压-0.3 V (min), 38 V (max)
绝对最大额定值：差模输入电压±38 V (max)
绝对最大额定值：输出灌电流25 mA (max)
绝对最大额定值：结温150 °C (max)
ESD 防护 (HBM)2000 V
全部参数（20 项）展开收起
电源
Current - Input Bias (Max)0.25µA @ 5V
Current - Output (Typ)20mA
Current - Quiescent (Max)2.5mA
Voltage - Supply, Single/Dual (±)2V ~ 30V, ±1V ~ 15V
交流 / 直流特性
CMRR, PSRR (Typ)-
Propagation Delay (Max)-
Voltage - Input Offset (Max)7mV @ 30V
环境与封装
Mounting TypeSurface Mount
Operating Temperature-40°C~125°C
PackageTube
Package / Case14-SOIC (0.154", 3.90mm Width)
Supplier Device Package14-SOIC
其他
Base Product NumberLM2901
Hysteresis-
MfrTexas Instruments
Number of Elements4
Output TypeCMOS, MOS, Open-Collector, TTL
Product StatusActive
Series-
TypeGeneral Purpose

引脚与封装

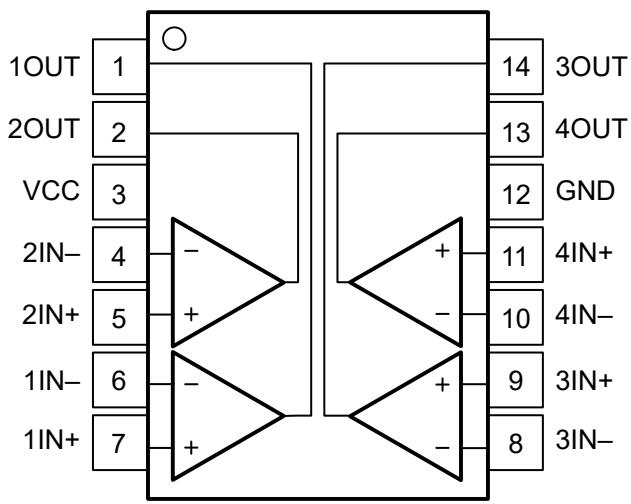

Figure 5-1. D, DB, N, NS, PW P…
Figure 5-1. D, DB, N, NS, PW P…

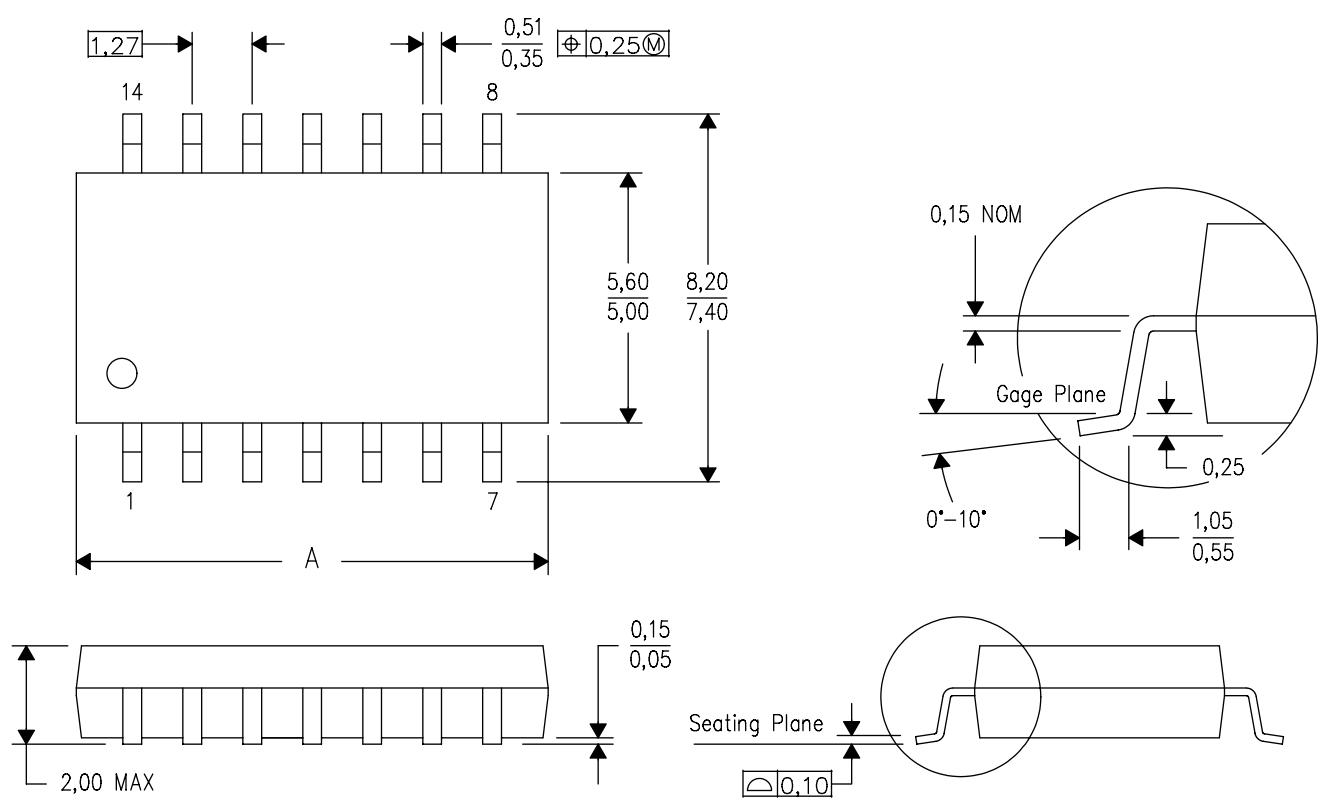

封装：SOIC (14)
脚位名称功能出处
1OUT1，比较器 2 输出
2OUT2，比较器 1 输出
3VCC，正电源
4IN2-，比较器 1 负输入
5IN2+，比较器 1 正输入
6IN1-，比较器 2 负输入
7IN1+，比较器 2 正输入
8IN3-，比较器 3 负输入
9IN3+，比较器 3 正输入
10IN4-，比较器 4 负输入
11IN4+，比较器 4 正输入
12GND，负电源/地
13OUT4，比较器 4 输出
14OUT3，比较器 3 输出
