NE5232

DUAL OP AMP 2.5MHZ 700UA 8-SOIC

NE5232是一款双通道低电压高性能运算放大器，单电源供电范围2V至5.5V，带宽2.5MHz，具备轨到轨输入输出特性，提供SO-8和DIP-8封装。规格书核对

供电电压范围2 ~ 5.5 V

增益带宽积2.5 MHz

输入失调电压4 mV

静态电流1.4 mA

全部替代型号

供电电压范围2 ~ 5.5 V

增益带宽积2.5 MHz典型

输入失调电压4 mV最大 · Max: ±4 mV (VCC=2V to 5.5V，VEE=0V，Tamb=25°C)

静态电流1.4 mA典型 · Max: 2.0 mA (VCC=5.5V，Tamb=25°C)

通道数2

25 项

参数	值和测试条件	出处
供电电压范围	Min: +2 V, Max: +5.5 V
增益带宽积	Min: 2 MHz, Typ: 2.5 MHz, Max: 4.0 MHz (Over full temperature range)
输入失调电压	Typ: ±0.2 mV, Max: ±4 mV (VCC=2V to 5.5V, VEE=0V, Tamb=25°C)
静态电流	Typ: 1.4 mA, Max: 2.0 mA (VCC=5.5V, Tamb=25°C)
通道数	2

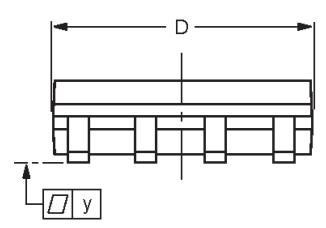

封装	8-Pin Plastic Small Outline (SO) package (SOT96-1) or 8-Pin Plastic Dual In-Line Package (DIP) (SOT97-1)
工作温度	0 °C to +70 °C
等级	NE (Commercial)
推荐工作条件-单电源电压	+2 to +5.5 V
推荐工作条件-双电源电压	±1 to ±2.75 V
绝对最大额定值-单电源电压	7 V
绝对最大额定值-双电源电压	±3.5 V
绝对最大额定值-功耗	500 mW
绝对最大额定值-结温	+150 °C
绝对最大额定值-存储温度	-65 to +150 °C
压摆率	Min: 0.5 V/µs, Typ: 0.8 V/µs (Over full temperature range)
输入参考电压噪声	Typ: 33 nV/√Hz (AV=1, RS=0Ω, at 1 kHz)
共模抑制比	Min: 80 dB, Typ: 100 dB (Small signal, VEE < Vi(CM) < VEE+0.5V; VEE+1V < Vi(CM) < VCC)
电源抑制比	Min: 80 dB, Typ: 100 dB (VEE < Vi(CM) < VCC)
开环电压增益	Typ: 90 dB, Max: 110 dB
输出摆幅	Min: VEE+0.05 V, Max: VCC-0.05 V (IPEAK=0.1 mA)
峰值负载电流	Min: 10 mA, Typ: 12 mA (Sink and source)
1%建立时间	Typ: 1.4 µs (AV=1, 1 V step)
静电放电保护	Yes (ESD protection voltage at any pin: 2000 V human body model)
短路保护	Yes

全部参数（10 项）展开收起

电源
Supply current	1.4 mA (Typ)
交流 / 直流特性
1% settling time	1.4 µs (Typ)
Input referred voltage noise	33 nV/Hz^1/2 (Typ)
Offset voltage	±0.2 mV (Typ)
Open-loop voltage gain	90 dB (Min)
Slew rate	0.5 V/µs (Min)
Unity gain bandwidth: -3 dB	2 MHz (Min)
环境与封装
Package	8-Pin Plastic Small Outline (SO) package
Temperature	0 to +70 °C
其他
Common-mode rejection ratio, small signal	80 dB (Min)
