IC REG CTRLR MULT TOPOLOGY 8SOIC
UC3845AD8TR 是一款电流模式 PWM 控制器，适用于离线和 DC-DC 转换器，最大开关频率 500kHz，采用 SOIC-8 封装，工作温度 0°C 至 70°C。规格书核对
全部替代型号
查看完整报告技术参数
规格书核对参数
20 项| 参数 | 值和测试条件 | 出处 |
|---|---|---|
| 封装 | D (SOIC, 8), 4.90mm × 6.00mm | |
| 工作温度 | 0°C to 70°C (UC384xA) | |
| 等级 | Catalog | |
| 供电电压 | Min: -, Nom: 11 V, Max: - (VCC pin) | |
| 绝对最大供电电压 | Max: 30 V (VCC pin) | |
| 参考输出电压 | Min: 4.9 V, Typ: 5 V, Max: 5.1 V (TJ=25°C, IO=1 mA, UC384xA) |
全部参数（13 项）
| 电源 | |
|---|---|
| Current - Supply | 11 mA |
| Voltage - Input | -0.3V ~ 6.3V |
| Voltage - Supply | 7.6V ~ 30V |
| 环境与封装 | |
| Mounting Type | Surface Mount |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Package | Tape & Reel (TR) Cut Tape (CT) Digi-Reel® |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Supplier Device Package | 8-SOIC |
| 其他 | |
| Applications | PWM Controller |
| Base Product Number | UC3845 |
| Mfr | Texas Instruments |
| Product Status | Active |
| Series | UCx84xA |
引脚与封装

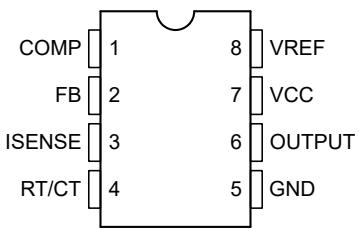

Figure 4-1. CDIP, PDIP, and SO…
| 脚位 | 名称 | 功能 | 出处 |
|---|---|---|---|
| 1 | COMP：误差放大器输出，PWM比较器输入 | ||
| 2 | FB：误差放大器输入，电压反馈环路 | ||
| 3 | ISENSE：峰值电流限制输入，PWM比较器输入 | ||
| 4 | RT/CT：内部振荡器输入，定时电阻和电容 | ||
| 5 | GND：控制器信号地 | ||
| 6 | OUTPUT：1A图腾柱栅极驱动器输出 | ||
| 7 | VCC：栅极驱动器偏置输入 | ||
| 8 | VREF：参考电压输出 |

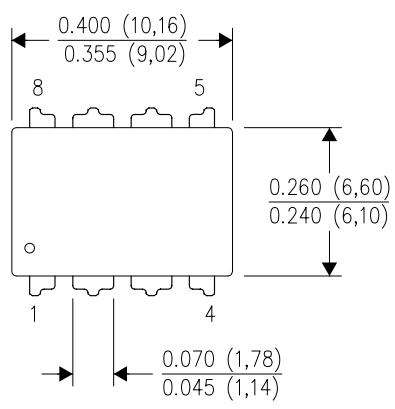

器件图片
技术资料
规格书核对内容由 AI 从原厂规格书提取，点页码查看原文。
