KüblerGermany

5873FS3

ActiveRotary Encoder Switches

Safe position acquisition up to SIL3/PLe. ,SIL3/PLe, SSI, BiSS, Ø 58 mm, Hollow shaft, optical

See alternatives Ask AI FAEDatasheet PDF

All alternatives

View full report

Technical parameters

Power
Power supply	5 V DC 10...30 V DC
AC and DC characteristics
Resolution max.	2.048 ppr incremental 17 bits singleturn
Environment and package
Dimension	Ø 58 mm
Working temperature	-40 °C ... +90 °C
Other
BISS EDS - Protocol description PDF ∼ 295,6 KB \| 07.2021	EN
Connection types	Radial cable Tangential cable M23 connector radial
Data sheet Accessories hollow shaft encoder	DE EN FR

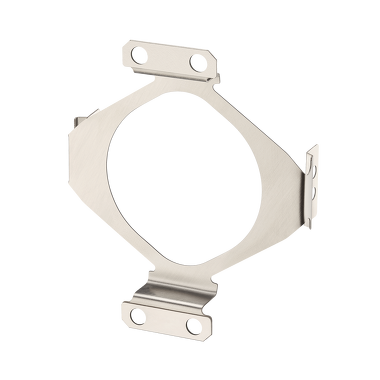

Data sheet EMC shield terminal	DE EN FR
Data sheet M23 cable set, PUR, socket, 12-pin, counting direction cw, end open - 8.0000.6J01.00xx.0051	DE EN FR
Data sheet M23 cable set, PUR, socket, 12-pin, counting direction cw, open end - 8.0000.6J01.00xx.0043	DE EN FR
Data sheet M23 cable set, PUR, socket, angled, 12-pin, counting direction cw, open end - 8.0000.6J07.0001.xxxx	DE EN FR
Data sheet M23 cable set, PVC, socket, 12-pin, counting direction cw, end open	DE EN FR
Data sheet M23 cable set, PVC, socket, 12-pin, counting direction cw, end open - 8.0000.6201.xxxx	DE EN FR
Data sheet M23 cable set, PVC, socket, 12-pin, counting direction cw + pin, counting direction ccw - 8.0000.6905.00xx.0032	DE EN FR

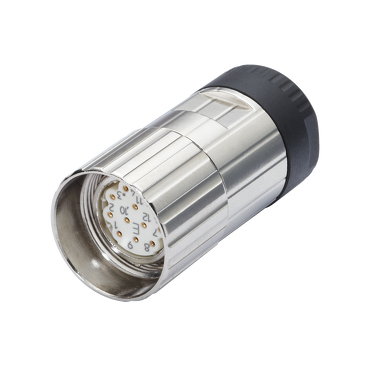

Data sheet M23 connector, socket, 12-pin, counting direction cw	DE EN FR
Data sheet M23 Cordset, PE-X, female, 12-pin, counting direction cw, end open	DE EN FR

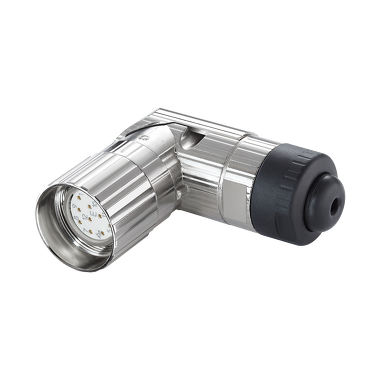

Data sheet M23 socket, angled, 12-pin, counting direction cw - 8.0000.5017.0000	DE EN FR
Data sheet Screw retention Locitite	DE EN FR
Data sheet Stylus for the set key	DE EN FR
Flange type	Ø 58.00 mm Ø 63.00 mm
Interfaces	SSI + 2048 ppr SinCos BiSS + 2048 ppr SinCos
Max. rotational speed	9.000 min -1
Protection level	IP65 IP67
Salt spray test ManufacturersDeclaration PDF ∼ 39,6 KB \| 05.2023	DE EN
Scanning	optical
Sendix 5853FS3 / 5873FS3 PDF ∼ 927,0 KB \| 07.2026	DE EN FR
Sendix 58xxFSx - EC type-examination certificate PDF ∼ 598,5 KB \| 09.2025	DE EN
Shaft type	10 mm hollow shaft, through 12 mm hollow shaft, through 14 mm hollow shaft, through
UL CoC USA/ Canada - Encoders PDF ∼ 503,1 KB \| 03.2025	EN
Weight	450 g
