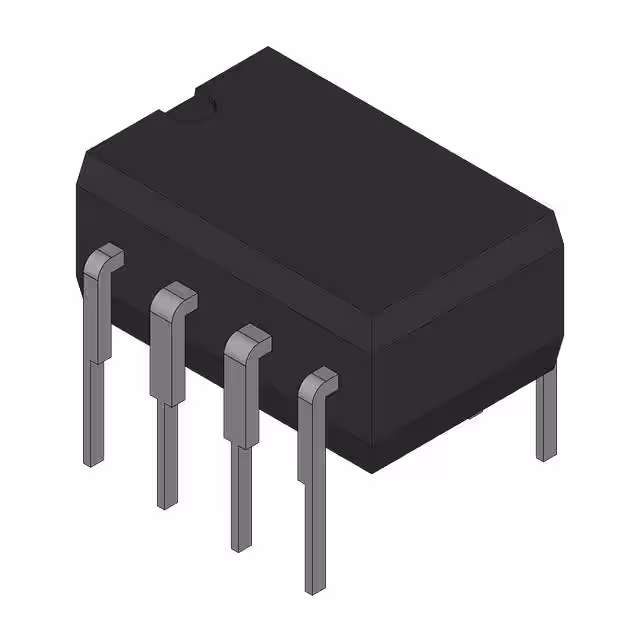

Technical parameters

Key specs

Supply voltage4 ~ 36 V
Gain bandwidth product1 MHzTyp
Input offset voltage30 µVMax · Max ±20 μV (at TA = 25°C,VS = 10 V to 30 V),Max ±30 μV (at TA = -40°C to +85°C)
Quiescent current790 µATyp
Channels1

Datasheet-verified parameters

23 items
ParameterValue and test conditionsSource
Supply voltage rangeDual supply: Min ±2 V, Nom ±15 V, Max ±18 V; Single supply: Min 4 V, Nom 30 V, Max 36 V
Input offset voltageTyp ±10 μV, Max ±20 μV (at TA = 25°C, VS = 10 V to 30 V); Max ±30 μV (at TA = -40°C to +85°C)
Quiescent current800 μA/amplifier
Channels1
PackagePDIP (P), 8-Pin
Operating temperature-40°C to 85°C
RoHSYes
Input bias currentTyp ±0.5 nA, Max ±1 nA (at TA = 25°C); Max ±2 nA (at TA = -40°C to +85°C)
Common-mode rejection ratioMin 130 dB, Typ 140 dB (at TA = 25°C); Min 128 dB (at TA = -40°C to +85°C)
Power-supply rejection ratioTyp ±0.3 μV/V, Max ±0.5 μV/V (at TA = 25°C, VS = ±2 V to ±18 V)
Input voltage noise densityTyp 8 nV/√Hz (at f = 100 Hz, 1 kHz, 10 kHz); Typ 12 nV/√Hz (at f = 10 Hz)
Open-loop gain134 dB
Input offset voltage driftTyp ±0.1 μV/°C, Max ±0.15 μV/°C (at TA = -40°C to +85°C)
Absolute Maximum Ratings: Supply voltageMax 36 V
Absolute Maximum Ratings: Junction temperatureMax 150 °C
Storage temperatureMin -55 °C, Max 125 °C
ESD Ratings (HBM)±2000 V
ESD Ratings (CDM)±500 V
Common-mode voltage rangeMin (V-)+2 V, Max (V+)-2 V
Differential input impedance100 MΩ || 3 pF
Common-mode input impedance250 GΩ || 3 pF
Input current noise densityTyp 0.2 pA/√Hz (at f = 1 kHz)
Input voltage noise (0.1 Hz to 10 Hz)Typ 0.22 μVPP
All parameters (20)ExpandCollapse
Power
Current - Input Bias500 pA
Current - Output / Channel35 mA
Current - Supply790µA
Voltage - Supply Span (Max)36 V
Voltage - Supply Span (Min)4 V
AC and DC characteristics
Gain Bandwidth Product1 MHz
Slew Rate0.8V/µs
Voltage - Input Offset10 µV
Environment and package
Mounting TypeThrough Hole
Operating Temperature-40°C~85°C
PackageTube
Package / Case8-DIP (0.300", 7.62mm)
Supplier Device Package8-PDIP
Other
Amplifier TypeGeneral Purpose
Base Product NumberOPA277
MfrTexas Instruments
Number of Circuits1
Output Type-
Product StatusActive
Series-

Pinout and package

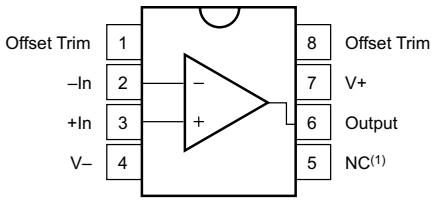

Figure 5-1. OPA277 P Package, …
Figure 5-1. OPA277 P Package, …

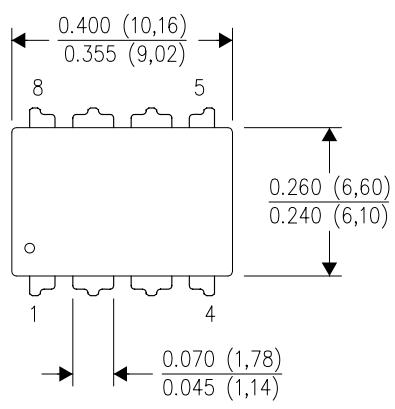

Package: PDIP (P), 8-Pin
PinNameFunctionSource
1Offset Trim
2-In (Inverting input)
3+In (Noninverting input)
4V-(Negative power supply)
5NC(No Connection)
6Output
7V+(Positive power supply)
8Offset Trim
