NXP SemiconductorsНидерланды
HEF40106BTD — это шестиканальный инвертирующий триггер Шмитта с напряжением питания от 3 В до 15 В, в корпусе SOIC на 14 выводов, с повышенной помехоустойчивостью.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Тип логикиSchmitt trigger
Число элементов6
Число входов6
Напряжение питания3 ~ 15 V
Параметры, сверенные с даташитом
Пунктов: 9| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Тип логики | Hex inverting Schmitt trigger | |
| Количество ячеек | 6 | |
| Количество входов | 6 | |
| Напряжение питания | 3 V to 15 V | |
| Корпус | 14-lead SOIC; plastic (SOT109-1) | |
| Рабочая температура | -40 °C to +85 °C |
Распиновка и корпус

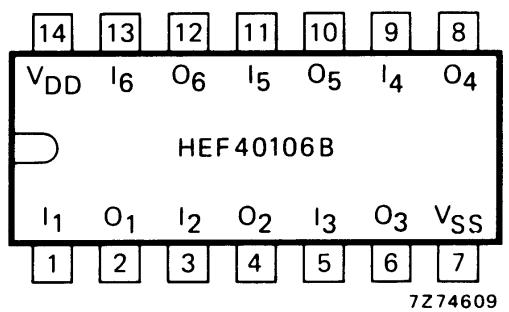

Fig.2 Pinning diagram.
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | I1 | (Вход 1) | |
| 2 | O1 | (Выход 1) | |
| 3 | I2 | (Вход 2) | |
| 4 | O2 | (Выход 2) | |
| 5 | I3 | (Вход 3) | |
| 6 | O3 | (Выход 3) | |
| 7 | VSS | (Земля) | |
| 8 | VDD | (Питание) | |
| 9 | I4 | (Вход 4) | |
| 10 | O4 | (Выход 4) | |
| 11 | I5 | (Вход 5) | |
| 12 | O5 | (Выход 5) | |
| 13 | I6 | (Вход 6) | |
| 14 | O6 | (Выход 6) |
