IC TRANSLATOR BIDIR SOT23-6
SN74AXCH1T45 — однобитный двухканальный шиновый трансивер с поддержкой преобразования напряжения от 0,65 В до 3,6 В, функциями bus-hold и Ioff, в корпусе SOT-23 (6), рабочая температура от -40°C до 125°C.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 21| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Корпус | SOT-23 (6) | |
| Рабочая температура | -40°C to 125°C | |
| RoHS | Yes | |
| Напряжение питания порта A | 0.65 V ≤ VCCA ≤ 3.6 V | |
| Напряжение питания порта B | 0.65 V ≤ VCCB ≤ 3.6 V | |
| Максимальный ток покоя | 10 µA (85°C Maximum) and 16 µA (125°C Maximum) |
Все параметры (20)
| Питание | |
|---|---|
| Channels per Circuit | 1 |
| Channel Type | Bidirectional |
| Voltage - VCCA | 0.65 V ~ 3.6 V |
| Voltage - VCCB | 0.65 V ~ 3.6 V |
| Условия эксплуатации и корпус | |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Package | Tape & Reel (TR) Cut Tape (CT) Digi-Reel® |
| Package / Case | SOT-23-6 |
| Supplier Device Package | SOT-23-6 |
| Другое | |
| Base Product Number | 74AXCH1T45 |
| Data Rate | 500Mbps |
| Features | - |
| Input Signal | - |
| Mfr | Texas Instruments |
| Number of Circuits | 1 |
| Output Signal | - |
| Output Type | Tri-State, Non-Inverted |
| Product Status | Active |
| Series | 74AXCH |
| Translator Type | Voltage Level |
Распиновка и корпус

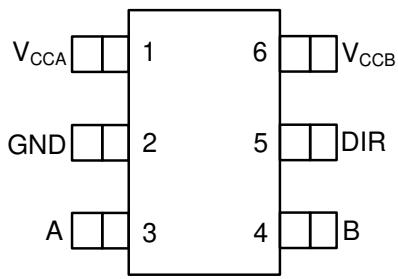

Figure 5-1. DBV Package 6-Pin …
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | VCCA: Напряжение питания порта A | ||
| 2 | GND: Земля | ||
| 3 | A: Вход/выход порта A | ||
| 4 | B: Вход/выход порта B | ||
| 5 | DIR: Сигнал управления направлением | ||
| 6 | VCCB: Напряжение питания порта B |
