Понижающий DC-DC преобразователь с входом 40В, выходом 6А и частотой 200кГц, со встроенным высоковольтным MOSFET и драйвером затвора, корпус TSSOP14-EP, поддержка двух выходов с независимой защитой от перегрузки.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Диапазон входного напряжения9 ~ 40 V
Выходное напряжение6 V
Выходной ток6 AМакс.
Частота переключения200 kHz
Параметры, сверенные с даташитом
Пунктов: 15| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Диапазон входного напряжения | 9V to 40V | |
| Выходное напряжение | Adjustable up to 6V | |
| Выходной ток | 6A continuous | |
| Частота переключения | 200kHz | |
| Корпус | TSSOP14-EP | |
| RoHS | Compliant |
Все параметры (23)
| Питание | |
|---|---|
| 动态电压调节 | 0 |
| 最大输入电压 | 40V |
| 最大输出电流-转换器 | 6A |
| 最小输入电压 | 9V |
| 电流感应电阻 | 0 |
| 输出电压差分采样 | 0 |
| 输出电压跟随 | 0 |
| Характеристики по постоянному и переменному току | |
| 最大开关频率 | 200KHz |
| 频率同步 | 0 |
| Условия эксплуатации и корпус | |
| 封装类型1 | TSSOP |
| Другое | |
| EMI优化(抖频模式) | 0 |
| PG状态输出 | 0 |
| 保护锁死 | 0 |
| 可调软启动 | 0 |
| 可调限流 | 0 |
| 外部补偿 | 0 |
| 引脚数量1 | 14 |
| 打嗝限流 | 0 |
| 负载断开 | 0 |
| 轻载高效模式 | 0 |
| 输出放电 | 0 |
| 逐波限流 | 0 |
| 集成LDO输出 | 0 |
Распиновка и корпус

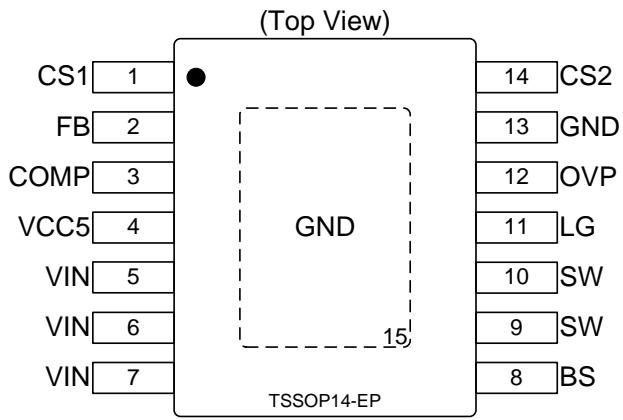

Pin Configuration
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | CS1 | (Детектирование тока 1) | |
| 2 | FB | (Обратная связь) | |
| 3 | COMP | (Компенсация) | |
| 4 | VCC5 | (Питание 5В) | |
| 5 | VIN | (Входное напряжение) | |
| 6 | VIN | (Входное напряжение) | |
| 7 | VIN | (Входное напряжение) | |
| 8 | SW | (Коммутационный узел) | |
| 9 | SW | (Коммутационный узел) | |
| 10 | LG | (Драйвер затвора нижнего ключа) | |
| 11 | OVP | (Защита от перенапряжения) | |
| 12 | GND | (Земля) | |
| 13 | GND | (Земля) | |
| 14 | CS2 | (Детектирование тока 2) | |
| 15 | GND | (Земля) | |
| EP | BS | (Самоподхват) |
