CD40106BM

IC INV SCHMITT 6CH 1-IN 14SOIC

CD40106BM — это шестиканальный инвертор с триггером Шмитта в корпусе SOIC (14 выводов), с напряжением питания 3–18 В и температурным диапазоном -55…+125 °C, обладающий высокой помехоустойчивостью.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Основные параметры

Тип логикиSchmitt trigger

Число элементов6

Число входов6

Напряжение питания3 ~ 18 V

Задержка распространения120 nsМакс. · 15V

Параметры, сверенные с даташитом

Пунктов: 20

Параметр	Значение и условия измерения	Источник
Тип логики	Schmitt-Trigger Inverters
Количество каналов	6
Количество входов	6
Напряжение питания	Min: 3 V, Max: 18 V
Задержка распространения	Typ: 50 ns at VDD = 10 V
Корпус	SOIC (14)
Рабочая температура	Min: -55 °C, Max: 125 °C
Класс	Catalog
RoHS	Yes
Рекомендуемые условия эксплуатации	Supply voltage: 3 V to 18 V; Operating temperature, TA: -55 °C to 125 °C
Абсолютные максимальные значения	DC supply voltage, VDD: -0.5 V to 20 V; Input voltage: -0.5 V to VDD + 0.5 V; Storage temperature, Tstg: -65 °C to 150 °C
Ток покоя	Max: 1 µA at VIN=0 or 5, VDD=5, TA=25°C; Max: 20 µA at VIN=0 or 20, VDD=20, TA=25°C
Пороговое напряжение срабатывания (положительное)	Min: 2.2 V, Typ: 2.9 V at VDD=5, TA=25°C
Напряжение гистерезиса	Typ: 0.9 V at VDD = 5 V
ESD модель человека	2000 V
ESD модель заряженного устройства	1000 V
Мощность рассеивания	Max: 500 mW at TA = -55°C to +100°C
Максимальная температура перехода	150 °C
Защита входов	All inputs protected by the protection network
Помехоустойчивость	Greater Than 50%

Все параметры (19)РазвернутьСвернуть

Питание
Current - Output High, Low	3.4mA, 3.4mA
Current - Quiescent (Max)	4 µA
Voltage - Supply	3V ~ 18V
Характеристики по постоянному и переменному току
Max Propagation Delay @ V, Max CL	120ns @ 15V, 50pF
Условия эксплуатации и корпус
Mounting Type	Surface Mount
Operating Temperature	-55°C~125°C
Package	Tube
Package / Case	14-SOIC (0.154", 3.90mm Width)
Supplier Device Package	14-SOIC
Другое
Base Product Number	CD40106
Features	Schmitt Trigger
Input Logic Level - High	3.6V ~ 10.8V
Input Logic Level - Low	0.9V ~ 4V
Logic Type	Inverter
Mfr	Texas Instruments
Number of Circuits	6
Number of Inputs	1
Product Status	Active
Series	4000B

Распиновка и корпус

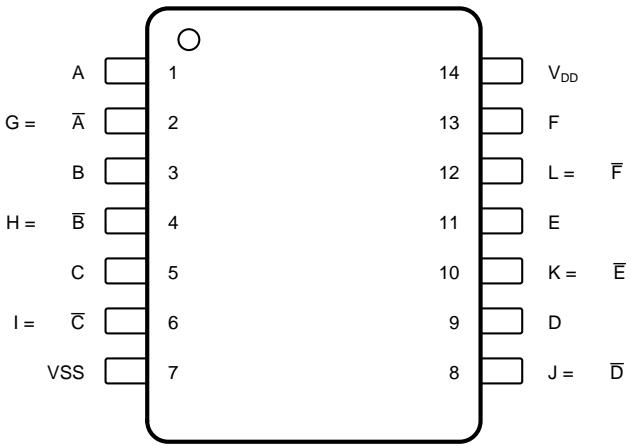

D, J, N, NS, PW Packages14-Pin… — Корпус: **SOIC (14)**

Вывод	Название	Назначение	Источник
a		Вход канала A
c		Вход канала B
d		Вход канала D
e		Вход канала C
f		Вход канала E
g		Инверсный выход канала A
gnd		Земля
h		Инверсный выход канала B
i		Инверсный выход канала C
j		Инверсный выход канала D
k		Инверсный выход канала E
l		Инверсный выход канала F
m		Вход канала F
vcc		Питание
