IC MUX/DEMUX 8X1 16DIP
CD4051BE — 8-кантовый CMOS аналоговый мультиплексер/демультиплексер с питанием 3–20 В или ±3–±10 В, типовым сопротивлением включения 125 Ом при VDD=15 В, в корпусе PDIP-16, с низким статическим потреблением и защитой от ЭСР.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Конфигурация ключаMUX8-1
Число каналов8
Сопротивление в открытом состоянии240 ΩМакс.
Напряжение питания3 ~ 20 V
Параметры, сверенные с даташитом
Пунктов: 25| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Круг | 8-Channel Analog Multiplexer or Demultiplexer | |
| Количество каналов | 8 | |
| Сопротивление включения | 125Ω (typical) over input range for VDD = 15V | |
| Напряжение питания | Single supply range: 3V to 20V; Dual Supply range: ±3V to ±10V | |
| Корпус | PDIP (N), 16-Pin | |
| Рабочая температура | -55°C to 125°C |
Все параметры (22)
| Питание | |
|---|---|
| Channel Capacitance (CS(off), CD(off)) | 0.2pF, 30pF |
| Channel-to-Channel Matching (ΔRon) | 5Ohm |
| Current - Leakage (IS(off)) (Max) | 100nA |
| Voltage - Supply, Dual (V±) | ±2.5V ~ 9V |
| Voltage - Supply, Single (V+) | 3V ~ 20V |
| Характеристики по постоянному и переменному току | |
| -3db Bandwidth | 20MHz |
| Условия эксплуатации и корпус | |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C~125°C(TA) |
| Package | Tube |
| Package / Case | 16-DIP (0.300", 7.62mm) |
| Supplier Device Package | 16-PDIP |
| Другое | |
| Base Product Number | CD4051 |
| Charge Injection | - |
| Crosstalk | - |
| Mfr | Texas Instruments |
| Multiplexer/Demultiplexer Circuit | 8:1 |
| Number of Circuits | 1 |
| On-State Resistance (Max) | 240Ohm |
| Product Status | Active |
| Series | - |
| Switch Circuit | - |
| Switch Time (Ton, Toff) (Max) | - |
Распиновка и корпус

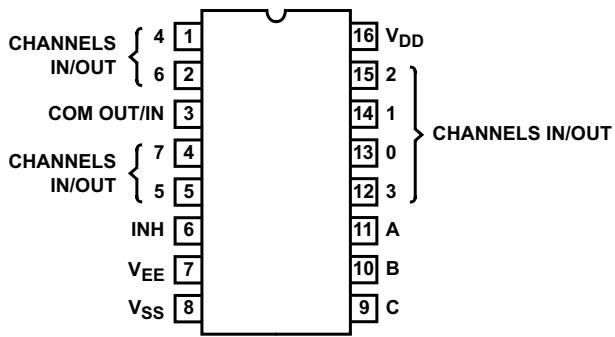

Figure 4-1. CD4051B E, M, NS, …
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | CH | 4 IN/OUT (Канал 4 вход/выход) | |
| 2 | CH | 6 IN/OUT (Канал 6 вход/выход) | |
| 3 | COM | OUT/IN (Общий выход/вход) | |
| 4 | CH | 7 IN/OUT (Канал 7 вход/выход) | |
| 5 | CH | 5 IN/OUT (Канал 5 вход/выход) | |
| 6 | INH | (Отключает все каналы) | |
| 7 | VEE | (Вход отрицательного питания) | |
| 8 | VSS | (Земля) | |
| 9 | C | (Выбор канала C) | |
| 10 | B | (Выбор канала B) | |
| 11 | A | (Выбор канала A) | |
| 12 | CH | 3 IN/OUT (Канал 3 вход/выход) | |
| 13 | CH | 0 IN/OUT (Канал 0 вход/выход) | |
| 14 | CH | 1 IN/OUT (Канал 1 вход/выход) | |
| 15 | CH | 2 IN/OUT (Канал 2 вход/выход) | |
| 16 | VDD | (Вход положительного питания) |
