INA230AIRGTR

ПроизводитсяCurrent Regulation/Management3-mm x 3-mm

IC CURRENT SHUNT MONITOR 16QFN

INA230AIRGTR — двунаправленный монитор тока/мощности с напряжением шины 0 В до 28 В, интерфейсом I2C, 16-битным АЦП, температурой работы -40°C до +125°C, в корпусе QFN 16 выводов 3 мм x 3 мм.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Параметры, сверенные с даташитом

Пунктов: 25

Параметр	Значение и условия измерения	Источник
Корпус	3-mm x 3-mm, 16-Pin QFN (RGT)
Температура эксплуатации	-40°C to +125°C
RoHS	Green (RoHS & no Sb/Br)
Без галогенов	Green (RoHS & no Sb/Br)
Диапазон входного напряжения шины	0 V to 28 V
Диапазон напряжения питания	2.7 V to 5.5 V
Ток покоя	Typ 330 μA, Max 420 μA (at VS = +3.3 V, TA = +25°C)
Ток покоя в режиме энергосбережения	Typ 0.5 μA, Max 2 μA
Диапазон входного напряжения шунта	-81.92 mV to 81.9175 mV
Напряжение смещения шунта, RTI	Max ±50 μV (at TA = +25°C)
Напряжение смещения шины, RTI	Max ±30 mV (at TA = +25°C)
Коэффициент подавления общей моды (CMR)	Min 100 dB, Typ 120 dB (VIN+ = 0 V to +28 V)
Разрешение АЦП	16 Bits
Ошибка усиления напряжения шунта	Max 0.5 % (at TA = +25°C)
Ошибка усиления напряжения шины	Max 0.5 % (at TA = +25°C)
Абсолютный максимум: Напряжение питания	6 V
Абсолютный максимум: Дифференциальное напряжение шунта	-30 V to +30 V
Абсолютный максимум: Температура перехода	+150 °C
Уровень ЭСД (HBM)	2500 V
Уровень ЭСД (CDM)	1000 V
Уровень ЭСД (MM)	150 V
Температура хранения	-65 °C to +150 °C
Ток смещения входа	Max 10 μA
Время преобразования АЦП (самое быстрое)	Typ 140 μs, Max 154 μs (CT bit = 000)
Время преобразования АЦП (самое медленное)	Typ 8.244 ms, Max 9.068 ms (CT bit = 111)

Все параметры (14)РазвернутьСвернуть

Питание
Current - Output	-
Voltage - Input	0V ~ 28V
Характеристики по постоянному и переменному току
Accuracy	0.5%
Условия эксплуатации и корпус
Mounting Type	Surface Mount
Operating Temperature	-40°C~125°C
Package	Tape & Reel (TR); Cut Tape (CT); Digi-Reel®
Package / Case	16-VFQFN Exposed Pad
Supplier Device Package	16-VQFN (3x3)
Другое
Base Product Number	INA230
Function	Current Monitor
Mfr	Texas Instruments
Product Status	Active
Sensing Method	High/Low-Side
Series	-

Распиновка и корпус

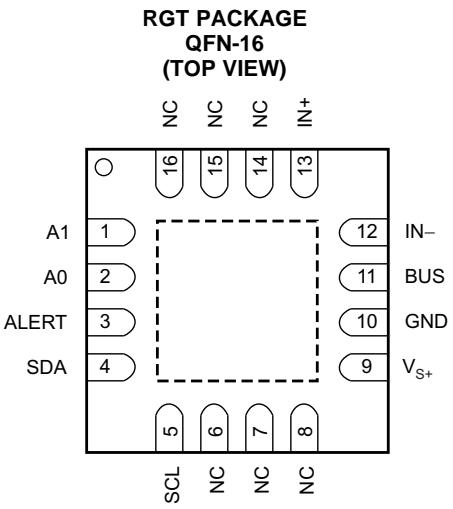

PIN CONFIGURATIONS — Корпус: **3-mm x 3-mm, 16-Pin QFN (RGT)**

Вывод	Название	Назначение
1	A1	(Вывод адреса, Цифровой вход)
2	A0	(Вывод адреса, Цифровой вход)
3	ALERT	(Многофункциональный сигнал тревоги, выход с открытым стоком)
4	SDA	(Линия данных последовательной шины, вход/выход с открытым стоком)
5	SCL	(Линия такта последовательной шины, вход с открытым стоком)
6	NC	(Нет внутреннего соединения)
7	NC	(Нет внутреннего соединения)
8	NC	(Нет внутреннего соединения)
9	VS	(Питание, 2.7 В до 5.5 В)
10	GND	(Земля)
11	BUS	(Вход напряжения шины)
12	IN-	(Отрицательный дифференциальный вход напряжения шунта, подключается к нагрузочной стороне шунта)
13	IN+	(Положительный дифференциальный вход напряжения шунта, подключается к стороне питания шунта)
14	NC	(Нет внутреннего соединения)
15	NC	(Нет внутреннего соединения)
16	NC	(Нет внутреннего соединения)
