MIC5270-x.xBM5 Fixed Output Vo… — Источник: Даташит, с. 1

MIC5270-5.0YM5

Voltage Regulators - Linear, Low Drop Out (LDO) RegulatorsSOT-23-5

IC REG LDO NEG 5V 100MA SOT-23-5

MIC5270-5.0YM5 — это μCap отрицательный LDO-стабилизатор с фиксированным выходом -5.0V и током 100 мА в корпусе SOT-23-5, рабочая температура от -40°C до +125°C, с низким током покоя и термозащитой.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Основные параметры

Выходное напряжение-5 V

Выходной ток100 mAМакс.

Диапазон входного напряжения-16 ~ -3.3 V

Падение напряжения700 mVМакс. · I_OUT = 100 mA，T_A = 25°C

Ток покоя35 µAТип. · I_OUT = 100 μA，T_A = 25°C

Параметры, сверенные с даташитом

Пунктов: 20

Параметр	Значение и условия измерения	Источник
Напряжение выхода	-5.0V
Ток выхода	100 mA
Диапазон входного напряжения	-16V to -3.3V
Напряжение просадки	Typ 500 mV, Max 700 mV @ I_OUT = 100 mA, T_A = 25°C
Ток покоя	Typ 35 μA, Max 100 μA @ I_OUT = 100 μA, T_A = 25°C
Корпус	SOT-23-5
Рабочая температура	-40°C to +125°C
Класс	Industrial
RoHS	Pb-free
Абсолютно максимальное входное напряжение	-20V to +0.3V
Точность выходного напряжения	Min -2%, Max 2% @ T_A = 25°C
Стабилизация по питанию	Typ 0.05 %/V, Max 0.15 %/V @ V_IN = V_OUT - 1V to -16V
Стабилизация по нагрузке	Typ 1.5 %, Max 1.8 % @ I_OUT = 100 μA to 100 mA
Коэффициент подавления пульсаций	Typ 50 dB @ f = 120 Hz
Ограничение тока	Typ 160 mA, Max 300 mA @ V_OUT = 0V
Термическая стабилизация	Typ 0.05 %/W
Диапазон температуры перехода	-40°C to +125°C
Температура хранения	-65°C to +150°C
Тепловое сопротивление	Typ 235 °C/W (SOT-23)
Функции защиты	Thermal Shutdown, Current Limiting

Все параметры (7)РазвернутьСвернуть

Питание
Dropout Voltage	700 mV (Max)
Ground Current	3.0 mA (Max)
Input Voltage	-16V to -3.3V
Output Current	100 mA
Output Voltage	-5.0V
Условия эксплуатации и корпус
Operating Temperature	-40°C ≤ T_A ≤ +125°C
Package	SOT-23-5

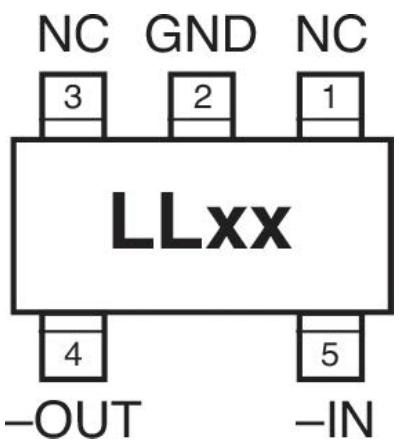

Распиновка и корпус

Вывод	Название	Назначение
1	NC	(Не подключено внутренне)
2	GND	(Земля)
3	NC	(Не подключено внутренне)
4		-OUT (Выход отрицательного стабилизатора)
5		-IN (Вход отрицательного питания)
