TVS DIODE 6.5VWM 11.2VC DO214AA
SMBJ6.5CA — двунаправленный TVS-диод с обратным напряжением 6,5 В, пиковой импульсной мощностью 600 Вт, корпусом DO-214AA (SMB), температурой эксплуатации от -65 до 150 °C, с низким напряжением ограничения и быстрым откликом.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Рабочее обратное напряжение6.5 V
Напряжение пробоя7.22 ~ 7.98 VIT = 10 mA
Напряжение ограничения11.2 VМакс. · IPP = 53.6 A
Пиковая импульсная мощность600 W
ПолярностьBidirectional
Параметры, сверенные с даташитом
Пунктов: 20| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Обратное напряжение отсечки | 6.5 V | |
| Напряжение пробоя | Min: 7.22 V, Max: 7.98 V @ IT = 10 mA | |
| Максимальное напряжение ограничения | 11.2 V @ IPP = 53.6 A | |
| Пиковая импульсная мощность рассеивания | 600 W (Single Die Parts), 10/1000us Test Waveform | |
| Полярность | Bi-directional | |
| Корпус | DO-214AA (SMB) |
Все параметры (18)
| Питание | |
|---|---|
| Bidirectional Channels | 1 |
| Current - Peak Pulse (10/1000µs) | 53.6A |
| Power Line Protection | No |
| Power - Peak Pulse | 600W |
| Voltage - Breakdown (Min) | 7.22V |
| Voltage - Clamping (Max) @ Ipp | 11.2V |
| Voltage - Reverse Standoff (Typ) | 6.5V |
| Характеристики по постоянному и переменному току | |
| Capacitance @ Frequency | - |
| Условия эксплуатации и корпус | |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C~150°C(TJ) |
| Package | Tape & Reel (TR); Cut Tape (CT); Digi-Reel® |

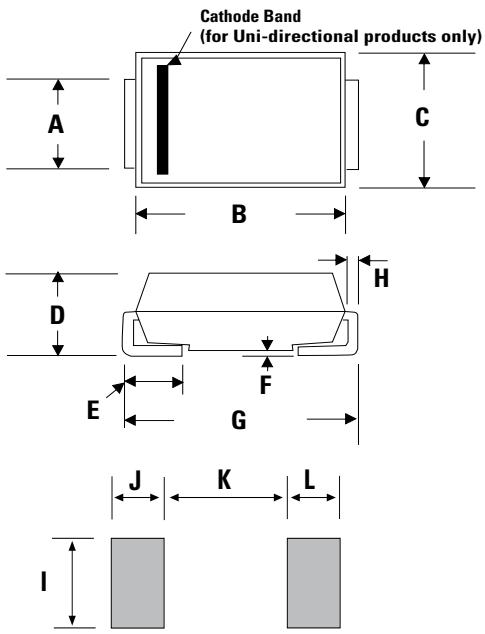

| Package / Case | DO-214AA, SMB |
| Supplier Device Package | DO-214AA (SMBJ) |
| Другое | |
| Applications | General Purpose |
| Mfr | Littelfuse Inc. |
| Product Status | Active |
| Series | SMBJ |
| Type | Zener |
