XLSEMI(芯龙)Китай
IC REG BUCK/BOOST 400KHZ 60V 4A TO263-5L
XL6009E1 — широкодиапазонный (5В-32В) DC-DC преобразователь с частотой 400КГц, встроенным N-MOSFET 60В/4А, корпусом TO263-5L, поддержкой положительного/отрицательного напряжения и защитой от перенапряжения, перегрузки по току и перегрева.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Диапазон входного напряжения5 ~ 32 V
Выходной ток4 AТип. · Typ: 4 A (V_FB=0)
Частота переключения320 ~ 480 kHz
Параметры, сверенные с даташитом
Пунктов: 19| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Диапазон входного напряжения | 5 to 32 V | |
| Частота генератора | Min: 320 kHz, Typ: 400 kHz, Max: 480 kHz | |
| Ограничение тока переключения | Typ: 4 A (V_FB=0) | |
| Корпус | TO263-5L | |
| Рабочая температура перехода | -40 to 125 °C | |
| Соответствие RoHS | Yes (E1 suffix) |
Все параметры (6)
| Питание | |
|---|---|
| Input operation voltage | 5 V (Typ) to 32 V (Max) |
| Output Power NMOS Rdson | 110 mohm (Typ) |
| Switch Current Limit | 4 A (Typ) |
| Характеристики по постоянному и переменному току | |
| Oscillator Frequency | 400 Khz (Typ) |
| Условия эксплуатации и корпус | |
| Operating Junction Temperature | -40 to 125 °C |
| Package | TO263-5L |

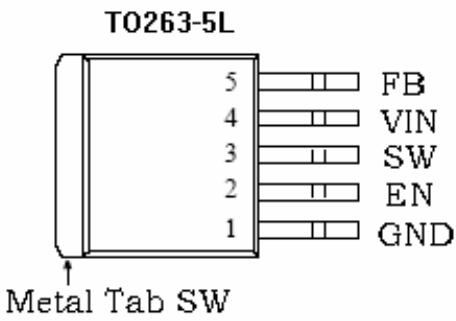

Распиновка и корпус
Figure2. Pin Configuration of …
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | GND, Контакт заземления | ||
| 2 | EN, Вывод включения. Низкий уровень выключает, высокий включает. Подвешенное состояние по умолчанию высокое. | ||
| 3 | SW, Вывод выхода силового ключа | ||
| 4 | VIN, Вывод входа напряжения питания. Работает от 5В до 32В постоянного тока. | ||
| 5 | FB, Вывод обратной связи. Детектирует выходное напряжение через внешний делитель, порог 1.25В. |
